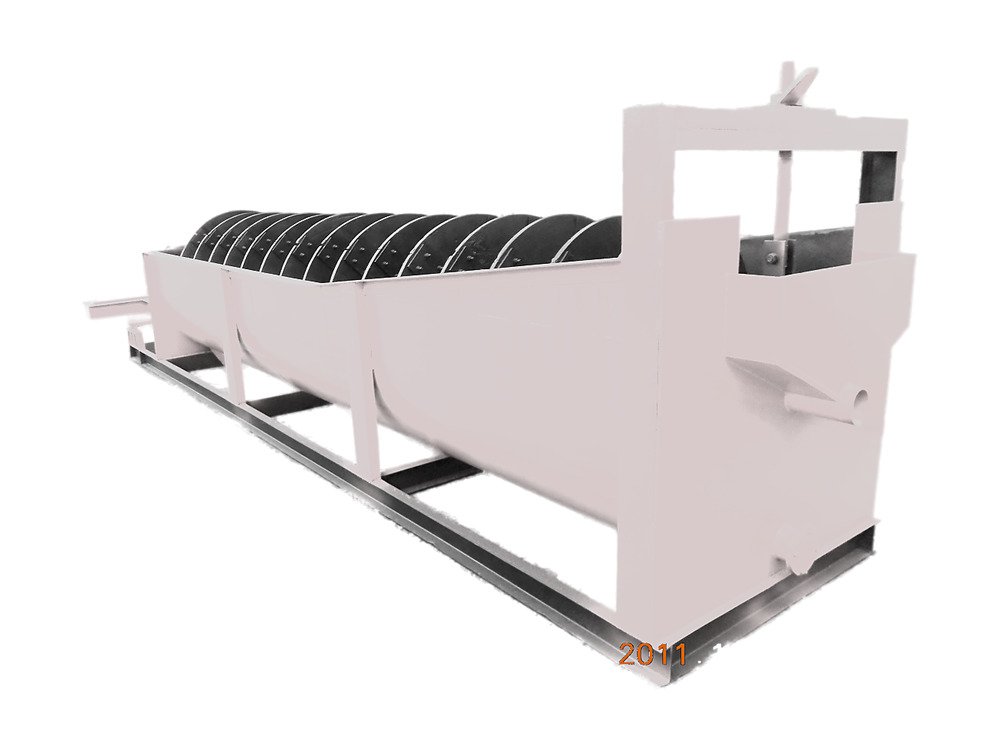

螺旋分级机
FG / 2FG / FC / 2FC 系列
螺旋分级机广泛适用于金属选矿流程中对矿浆进行粒度分级，也可用于洗矿作业中脱泥、脱水，常与球磨机组成闭路流程。按溢流堰高度分为高堰式（FG）与沉没式（FC）两类，单螺旋与双螺旋可选。
- 两类结构：高堰式 FG / 沉没式 FC
- 单螺旋与双螺旋（2FG / 2FC）可选，共 21 个型号
- 螺旋直径 750–3000 mm，水槽长度 5500–14300 mm
产品特点
- 两类结构：高堰式 FG / 沉没式 FC
- 单螺旋与双螺旋（2FG / 2FC）可选，共 21 个型号
- 螺旋直径 750–3000 mm，水槽长度 5500–14300 mm
- 返砂量 340–23400 t/d，溢流量 65–1785 t/d
- 螺旋转速 2.0–10 r/min
- 常与球磨机闭路配套，分级效率高
技术参数
一、高堰式螺旋分级机
| 规格型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 返砂量(t/d) | 溢流量(t/d) | 传动功率(kW) | 提升功率(kW) | 重量(t) |
|---|---|---|---|---|---|---|---|---|
| FG7.5 | 750 | 5500 | 6–10 | 340–570 | 65 | 3.0 | Manual operation | 2.7 |
| FG10 | 1000 | 6500 | 5.0–8.0 | 675–1080 | 110 | 5.5 | Manual operation | 4.43 |
| FG12 | 1200 | 6500 | 5.0–8.0 | 1170–1870 | 155 | 5.5 | 1.5 | 8.7 |
| FG15 | 1500 | 8400 | 4.0–6.0 | 1830–2740 | 235 | 7.5 | 2.2 | 12.5 |
| FG20 | 2000 | 8400 | 4.0–6.0 | 3240–5400 | 400 | 11 | 2.8 | 20.5 |
| FG24 | 2400 | 9210 | 3.6 | 4650–7450 | 580 | 15 | 3.0 | 25.6 |
| FG30 | 3000 | 1250 | 3.2 | 11625 | 890 | 22 | 4.0 | 37.7 |
| 2FG12 | 1200 | 6500 | 5.0–8.0 | 2340–3740 | 310 | 5.5×2 | 1.5×2 | 14.0 |
| 2FG15 | 1500 | 8400 | 4–6.0 | 3660–5480 | 470 | 7.5×2 | 1.5×2 | 21.1 |
| 2FG20 | 2000 | 8400 | 3.0–5.5 | 7780–11880 | 800 | 11×2 | 2.8×2 | 36.5 |
| 2FG24 | 2400 | 9210 | 3.6 | 13600 | 1160 | 15×2 | 3×2 | 46.8 |
| 2FG30 | 3000 | 12500 | 2.0–3.2 | 14600–23400 | 1785 | 22×2 | 4×2 | 73.0 |
二、沉没式螺旋分级机
| 规格型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 返砂量(t/d) | 溢流量(t/d) | 传动功率(kW) | 提升功率(kW) | 重量(t) |
|---|---|---|---|---|---|---|---|---|
| FC12 | 1200 | 8400 | 5–8 | 1170–1870 | 120 | 7.5 | 2.2 | 10.4 |
| FC15 | 1500 | 10500 | 4.0–6.0 | 1830–2740 | 185 | 7.5 | 2.2 | 16.8 |
| FC20 | 2000 | 12900 | 2.0–5.5 | 3895–5940 | 320 | 15 | 2.8 | 29.1 |
| FC24 | 2400 | 14200 | 2.5–4.0 | 4650–7450 | 455 | 18.5 | 4 | 41.0 |
| FC30 | 3000 | 14300 | 3.2 | 11625 | 705 | 30 | 4 | 56.8 |
| 2FC15 | 1500 | 10500 | 4.0–6.0 | 2280–5480 | 370 | 7.5×2 | 1.5×2 | 30.7 |
| 2FC20 | 2000 | 12900 | 3.0–5.5 | 6480–11800 | 640 | 11×2 | 3×2 | 50.0 |
| 2FC24 | 2400 | 14200 | 3.67 | 9300–14900 | 910 | 18.5×2 | 4×2 | 67.9 |
| 2FC30 | 3000 | 14300 | 3.2 | 23300 | 1400 | 30×2 | 4×2 | 85.3 |
选型提示：以上为 FG / 2FG / FC / 2FC 系列标准型号参数。2FG / 2FC 为双螺旋，传动与提升功率按 ×2 计。返砂量与溢流量随矿浆浓度、粒度与给矿量变化。画册中 FG30 水槽长度印作「1250」，同规格 2FG30 为 12500，本表照录。选型请提供处理量、分级粒度与矿浆浓度。
应用场景
- 金属选矿厂矿浆粒度分级
- 与球磨机组成闭路磨矿流程
- 洗矿作业脱泥与脱水
- 选矿前预分级
- 尾矿与精矿脱水
选配与配套
- 类型可选，高堰式 / 沉没式
- 螺旋数可选，单螺旋 / 双螺旋
- 传动方式按型号配套，手动或电动提升
- 螺旋叶片可加耐磨衬里
- 配套设备，球磨机、水力旋流器、给料机
- 可选自动控制与液位监测
